熱管換熱器結構與性能特點

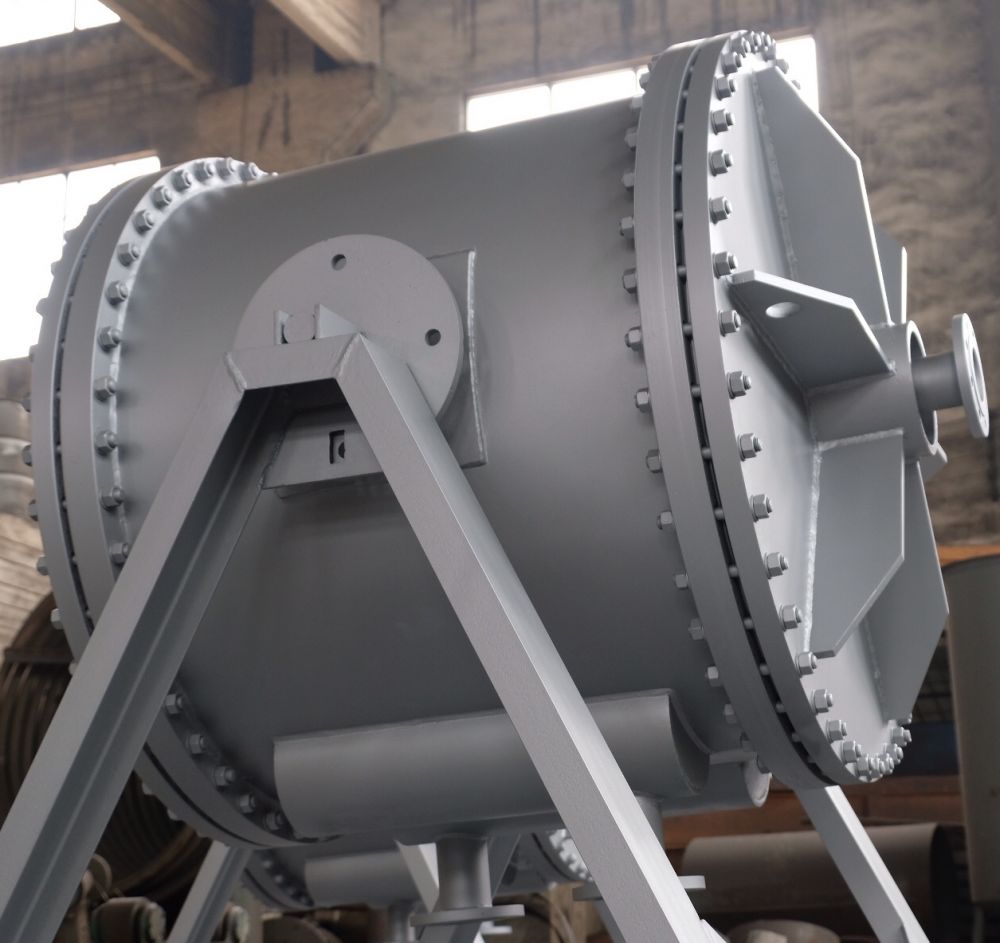

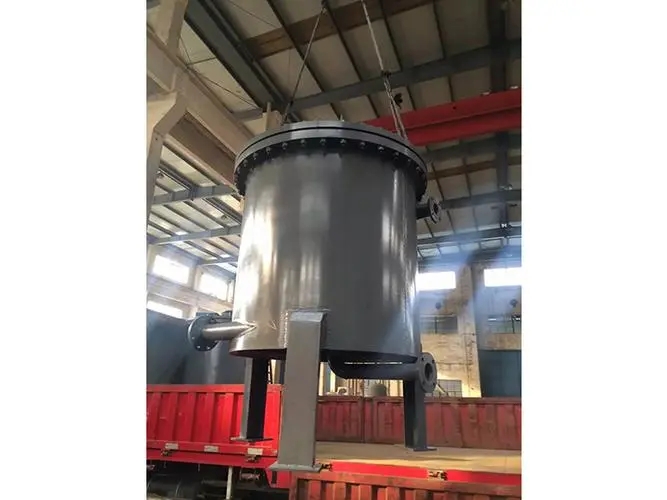

　　傳熱裝置使用熱管的換熱器是一種熱能傳輸快的換熱器，它的組成部分是由殼體、熱管、隔板。熱管是主要的傳熱裝置，是具備高導熱性能的傳熱裝置。它是真空的，是由殼體、吸液芯和工作液基本組成。將殼體抽空后填充適量的工作液，密封殼體便形成一只熱管。當熱媒為一側提供熱能的時候，工作液從中吸取熱能蒸發成汽化，帶有一定熱量的蒸汽在壓差的作用下，迅速傳熱到殼體的另一側，向冷煤釋放熱量而形成凝結，冷凝液流回到熱端時，二次沸騰汽化。

　　熱管依據冷凝液循環方式的不同可分為吸液芯熱管、重力熱管和離心熱管。吸液芯熱管的冷凝液依毛細管的作用回到熱端，此熱管可在失重條件下工作；重力熱管的冷凝液依靠重力流回?zé)岫?，它的傳熱是單向性的，一般為垂直放置離心熱管是靠離心力使冷凝液回到熱端，通常用于旋轉部件的冷卻。

　　熱管按照工作液的溫度不同可以分為深冷熱管、低溫?zé)峁?、中溫?zé)峁芎透邷責峁?/strong>。深冷熱管工作在200K以下，工作液有氮、氫、氖、氧、甲烷、乙烷等；低溫?zé)峁芄ぷ鞣秶?200~550K ，工作液有氟里昂、氨、丙酮、乙醇、水等；中溫?zé)峁芸刂圃?50~750K，工作液有導熱姆A、水銀、銫、水及鉀─鈉混合液等；高溫?zé)峁茉?50K 以上工作，工作液有液態金屬鉀、鈉、鋰、銀等。

　　熱管的傳熱是通過沸騰汽化、蒸汽流動和蒸汽冷凝這三個環節達到傳熱效果，沸騰和冷凝的對流傳熱強度都比較大，蒸汽流動阻力損失相對比較小，因此熱管兩端溫度差可以很小，即能在很小的溫差下傳遞很大的熱流量。因此，這種裝置適用于低溫差和某些等溫性要求較高的傳熱。
